İki atışlı Enjeksiyon Kalıplama Hizmeti

İki adımlı enjeksiyon kalıplama yalnızca bir süreç değildir; ev aletleri endüstrisi için bir tasarım özgürlüğüdür. Bu ileri teknoloji, tek bir kesintisiz döngü içinde iki farklı malzeme veya renkten tek, kusursuz bir bileşenin oluşturulmasını sağlar. Geleneksel tasarım kısıtlamalarını fırsatlara dönüştürüyor; maliyetli ikincil montajı, güvenilmez yapıştırıcıları ve geleneksel üretimi zorlaştıran tutarsız sonlandırma adımlarını ortadan kaldırıyor.

İki atışlı kalıplama, teknik özünde entegre bir üretim çözümüdür. Önceden oluşturulmuş bir alt katmana ikinci bir malzeme enjekte ederek tek bir işlemde karmaşık, çok malzemeli parçalar üretir. Sonuç, moleküler düzeyde yekpare bir bağdır ve herhangi bir işlem sonrası yapıştırıcı veya mekanik bağlantı elemanından daha güçlü bir birleşim oluşturur. Cihaz markaları için bu, yumuşak dokunuşlu tutma yerlerinin soyulmayacağı ve entegre contaların sızıntı yapmayacağı benzersiz parça bütünlüğü anlamına gelir; bu da ürünün ömrünü ve kullanıcı güvenliğini doğrudan artırır.

Cihaz üreticileri için gerçek değer, somut sonuçlarda yatmaktadır. Bu süreç, sert çerçevelerin esnek contalarla kusursuz bir şekilde birleştirilmesini, yarı saydam göstergelerin opak muhafazalarla kombinasyonunu ve dokulu, kaymaz yüzeylerin tek bir ekstra adım olmadan entegrasyonunu içerir. Birden fazla parçayı tek bir parçada birleştirerek montaj işçiliğini ve tedarik zincirini azaltır ve pazara çıkış süresini hızlandırır; üstün estetik, işlev ve güvenilirlik sunarken toplam sistem maliyetini düşürür.

一. İki atışlı Kalıp Ayırma Yüzeyi Tasarımına Genel Bakış

A. Ayrım Hatlarının Seçimi

Ayırma hattını seçerken dikkat edilmesi gereken hususlar arasında ürünün çıkarılması ve kalıp yapısının basitleştirilmesi yer almalıdır. Ayrıca her iki malzeme için ayırma hatları aynı olmalıdır (aynı ayırma hattı).

B. Tipik Kalıp Yapısı Konfigürasyonu

Genel olarak iki kalıp setinin hareketli yarıları (göbekleri) şekil ve boyut bakımından aynıdır. Sabit yarılar (boşluklar), her biri iki malzemeden birini oluşturan farklı şekillendirme yüzeylerine sahiptir.

C. İkinci Atış Boşluğu ve Açıklık Analizinin Tasarımı

İkinci atım için boşluk tasarlanırken, önceden oluşturulmuş ilk atım parçasının çizilmesini veya zarar görmesini önlemek için boşluk sağlanmalıdır. Ancak her sızdırmazlık yüzeyinin yapısal bütünlüğü kritik bir şekilde değerlendirilmelidir. Analiz, yüksek enjeksiyon basıncı altında plastiğin deforme olup ikinci atış sırasında potansiyel olarak parlamaya neden olup olmayacağını belirlemelidir.

D. Akışın Neden Olduğu Bozulmanın Kontrolü

İkinci atım sırasındaki plastik akışının ilk atım parçasını etkileyip yerinden çıkararak geometrisinin deforme olmasına neden olup olmayacağına dikkat edilmelidir. Eğer bu risk mevcutsa, tasarımın bu riski azaltacak şekilde değiştirilmesi gerekir.

e. Çekirdek Geçiş Alanlarının Tasarımı

Çekirdek geçişini (kapatmalar) içeren ürün özellikleri için taslak açısı önemli ölçüde artırılmalıdır.

yani. İki Atışlı Kalıplarda Ayırma Hattı Montajında ​​Önemli Noktalar

İki Atışlı Kalıp Yerleştirme Prosedürü

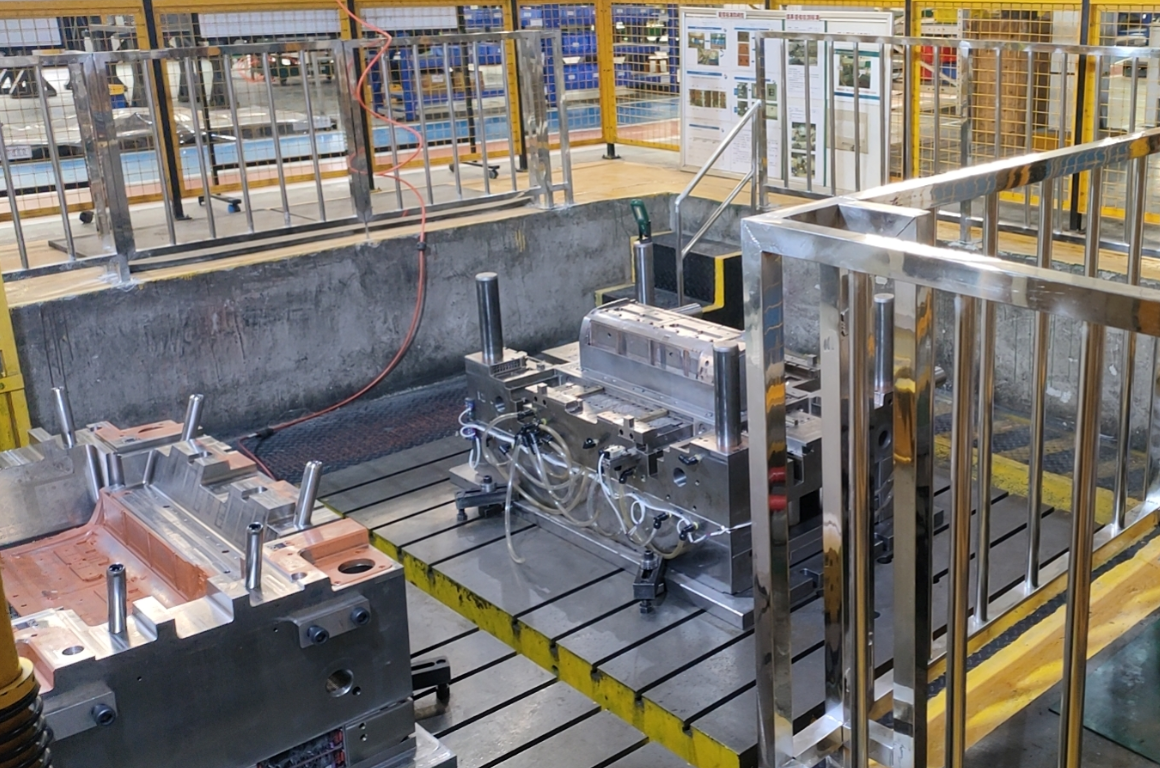

A. Sert atışlı ve yumuşak atışlı kalıp setleri aynı anda bir kalıp sıkıştırma/deneme presine takılacaktır.

B. Her iki kalıp setinin ayırma hatları takıldıktan sonra bunları enjeksiyonlu kalıplama makinesine takın ve ilk önce sert parçaları bağımsız olarak kalıplayın.

C. Kalıplandıktan sonra sert vuruşlu parçalar, sızdırmazlık yüzeylerini takmak ve doğrulamak için yumuşak vuruş boşluğuna yerleştirilmelidir.

D. Bu montaj işlemi sırasında sertçe vurulan parçaların ezilmemesine dikkat edilmelidir. Bu, takılan sızdırmazlık yüzeylerinin müdahale olmadan hassas, aynı hizada temas sağladığı 'Sıfırdan Sıfıra' tasarım amacını gerektirir.

三. İki atışlı kalıp için Kalıp Tabanı Tasarım Özellikleri

A. Düzgün Plaka Kalınlığı: İki kalıp seti aynı plaka istifi yüksekliğine sahip olmalıdır (yani, hareketli yarıların birleştirilmiş kalınlıkları eşit olmalı ve sabit yarıların birleştirilmiş kalınlıkları eşit olmalıdır). Yüksekliklerin farklı olması durumunda, bir takım monte edilip kalıp döndükten sonra diğer takım enjeksiyon makinesinde düzgün kapanmayacaktır.

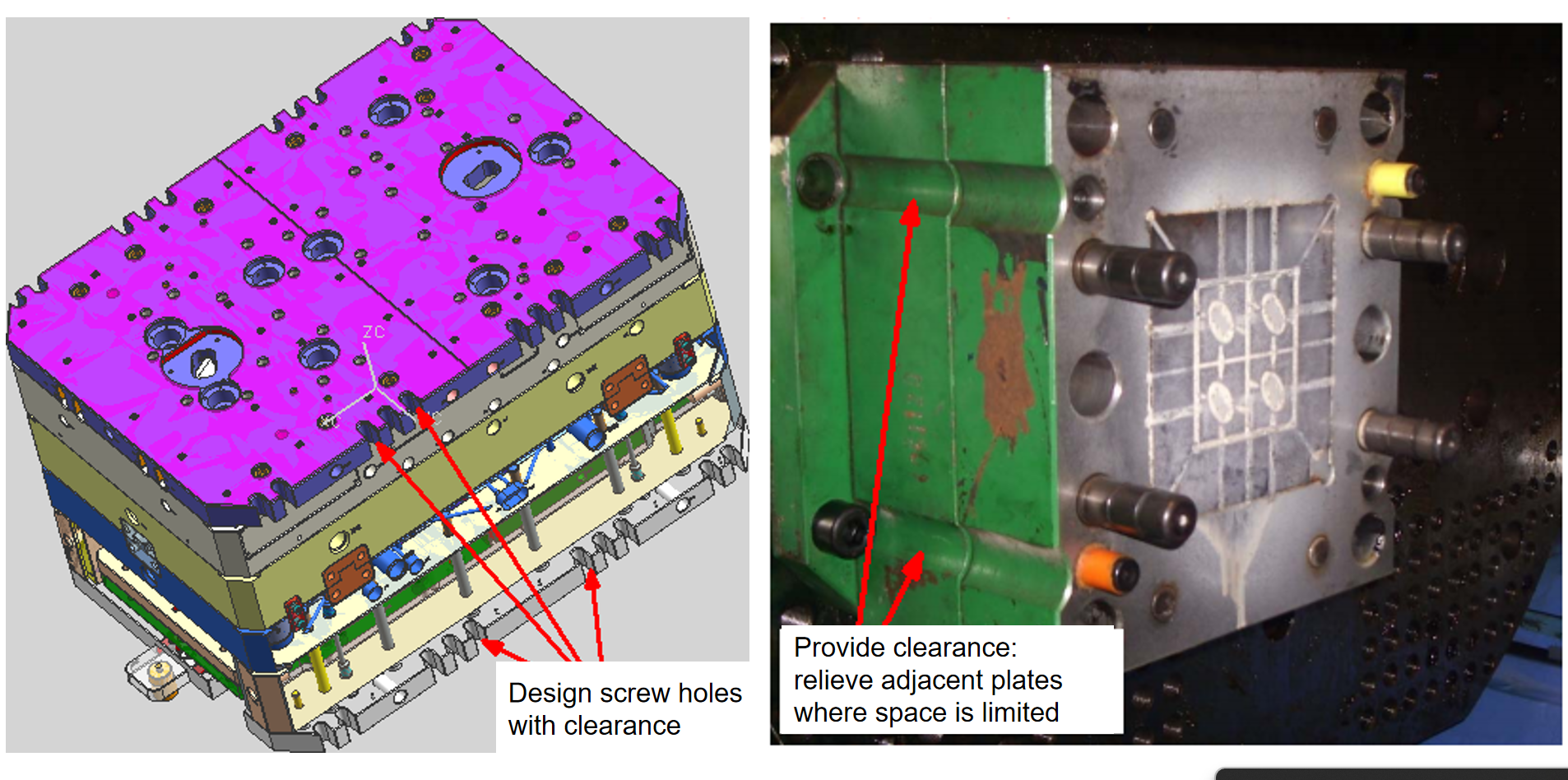

B. Güvenli Montaj ve Açıklık: Güvenlik amacıyla kalıbın tamamı enjeksiyon makinesine yalnızca cıvatalar kullanılarak güvenli bir şekilde monte edilmelidir. Cıvata erişimine izin vermek ve bağlanmayı önlemek için ilgili tüm plakalarda yeterli açıklık sağlanmalıdır. (Aşağıdaki şemaya bakın.)

C. Tek Tabanlı Tasarımlar için Merkez Hizalaması: Tek kalıp tabanı üzerinde tasarlanan iki atışlı kalıplar için, hizalama dübel pimleri döner taraftaki sabit plakaya yerleştirilmelidir. Konumları enjeksiyon makinesinin döner plakasındaki tespit pimi deliklerine uygun olmalıdır. Bu, kalıp merkezi ile makinenin dönme merkezi arasındaki yanlış hizalamayı önleyerek başarılı kurulumu garanti eder

İki atışlı enjeksiyonlu kalıplama, birinci sınıf ev aletleri üretiminde temel bir itici güç olarak ortaya çıkıyor ve üç temel trendi besliyor: entegrasyon, duyusal deneyim ve güvenilirlik. Teknoloji, yapısal sert bileşenleri yumuşak dokunuşlu veya sızdırmazlık elemanlarıyla tek bir döngüde kusursuz bir şekilde birleştirerek geleneksel montaj, yapıştırma ve boyama süreçlerini ortadan kaldırır. Bu, kesintisiz estetik, entegre su geçirmez yalıtım ve kişiselleştirilmiş dokunsal yüzeylere yönelik artan talebi doğrudan karşılar.

Teknik olarak, iki atışlı kalıplama, ikincil işlemlerle karşılaştırıldığında çok daha üstün güvenilirlik ve uzun ömür sunan, moleküler düzeyde bir bağ oluşturur. Cihaz markalarının daha kompakt, dayanıklı ve estetik açıdan iyileştirilmiş ürünleri daha hızlı piyasaya sürmesine olanak tanıyor. Estetiğin ötesinde değeri, tedarik zincirlerini basitleştirmesinde, üretim verimini artırmasında ve toplam sistem maliyetlerini düşürmesinde yatmaktadır; bu da sağlam bir rekabet bariyeri oluşturur. Akıllı ev ekosistemleri ve kişiselleştirme geliştikçe, işlevsel modüllerin entegrasyonu, etkileşimli yüzeylerin etkinleştirilmesi ve sürdürülebilir, geri dönüştürülebilir tasarımların kolaylaştırılması için iki adımlı teknoloji temel olacaktır.
