Pnömatik olarak itilen stil değiştiren cihaz

Klimanın kondansatörlerindeki ve buharlaştırıcılardaki bakır tüpler, destek sağlayan tüp tabakalarından geçer. Bu tabakalar, düzenli desenlerle düzenlenmiş çok sayıda delik içerir. Aynı dış boyutlarda bile, ürünler farklı delik aralığı düzenleri nedeniyle önemli ölçüde değişebilir ve bu da çok sayıda ürün modeline neden olur. Bu çeşitlilik, farklı stiller üretmek için kalıp değişiklikleri gerektirir.

Kalıpları sökmek ve yeniden monte etmek doğal olarak zaman alıcı ve emek yoğundur. Çok sayıda ürün özelliği ve çok sayıda kalıp bileşeni ile birleştiğinde, bu işlem montaj yorgunluğuna eğilimlidir ve eksik veya yanlış monte edilmiş parçalara yol açar.

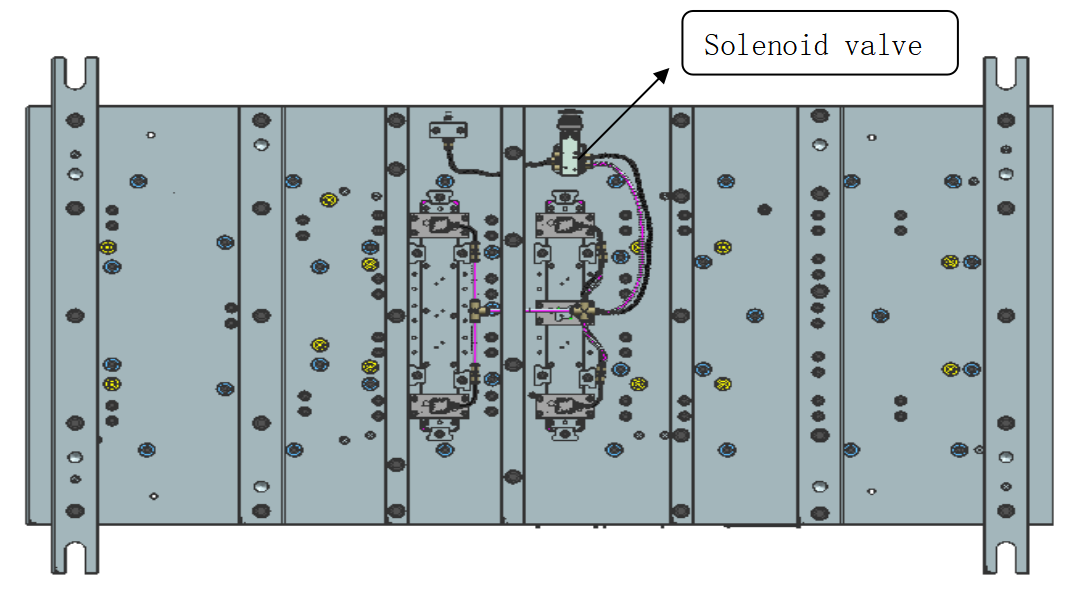

Sac metal ekibi cesurca yenilikçi bir fikir önerdi. Birden fazla yazılım simülasyonu ve otomasyon çalışmasından sonra, verimli model değiştirme için pnömatik silindir tabanlı bir sistem sunduk.

Bazı şirketler daha önce tamamı manuel olarak monte edilen ve sökülen birçok benzer ürün üretiyordu; bu, yalnızca zaman ve işçilik maliyetleri açısından verimsiz olmakla kalmıyor, aynı zamanda hatalara ve kötü müşteri deneyimine de yol açıyordu. Hava silindirimiz iş akışını destekler ve desen değiştiren yapıyı optimize etmek için operasyonu hızlandırır. Kalıbı çıkarmaya gerek yok; desen makinede tek tıklamayla değiştirilebilir. Bu, müşterinin ürününün stabilitesini sağlar ve müşteriler tarafından övgüyle karşılandı.

Çekirdek uygulaması ve ejektör kollarının değeri

Ejektör kolları, derin, dar sütunlar veya vidalı patronları çıkarmak için kullanılır, ejeksiyon işaretlerini (beyazlatma) veya parçaya zarar vererek, hassas ejeksiyon için kritik bir tasarım haline getirir.

Ejektör kolları için sıkı tasarım özellikleri

Tasarımımız sertlik (≥HRC 60), duvar kalınlığı (≥1mm), uyum boşluğu (plastik flaş değerine dayalı) ve özel uzunluk (en yakın 5 veya 0 mm'ye yuvarlanmış) için katı standartlara uymalıdır.

Ağrı noktalarını ele almak için yenilikçi yapılar

Çekirdek-şişlik dayanıklılık sorunlarını ele almak için esnek destek (örn. Poliüretan) kullanılır; Birden fazla ürün stili için sık sık kalıp değişikliklerinin zorluğunu çözmek için, insan hatasını azaltmak ve verimliliği artırmak için otomatik pnömatik silindir tabanlı değişim sistemi önerilmiştir.

Düzen ve montaj koordinasyonu

Kalıp tasarımı, ejektör manşonlarının/pimlerinin düzeninin, ejektör pimleri, kaldırıcılar veya kılavuz sütunları gibi diğer bileşenlere müdahale etmemesini sağlamak için bütünsel bir yaklaşım gerektirir. Yoğun nüfuslu alanlar için, paylaşımlı kelepçe blokları gibi optimize edilmiş tasarımlar kullanılabilir.
