Isıl İşlem Çatlamalarını Önlemek İçin Kalıp Prosesi

Isıl İşlem Çatlamalarını Önleme İşlemi

Isıl işlemden sonra parçaların çatlaması (tipik olarak bir kalıbın maçalar, oyuklar, kaydırıcılar, ejektör pimleri vb. gibi çekirdek bileşenleri), kalıp imalat projesi üzerinde tek bir bileşenin hurdaya çıkarılmasından çok daha büyük, yıkıcı ve sistemik bir etkiye sahiptir.

Doğrudan Etki: Temel İşlevlerin Başarısızlığı ve Hassasiyet Kaybı

Çatlak bir parça kullanılamaz hale gelir ve doğrudan kalıp montajını veya denemeyi engeller. Mikroskobik çatlaklar bile, enjeksiyon veya damgalamanın döngüsel yüksek basınçlı yüklemesi altında hızla yayılarak, yıkıcı bir arızaya (örneğin, boşluk kırılması) yol açabilir. Bu sadece tüm kalıp hurdasını ortadan kaldırmakla kalmıyor, aynı zamanda yüzbinlerce dolar değerindeki işleme saatlerinin (hassas frezeleme, EDM, cilalama) anında kullanılmaz hale gelmesine de neden oluyor.

Dolaylı Etki: Proje Kontrolünün Kaybı ve Güven Krizi

Kalıp üretimi oldukça sıralı bir süreçtir. Anahtar bir parçanın ısıl işlemle çatlaması tüm üretim ritmini bozar. Teslim süreleri, malzemelerin yeniden sipariş edilmesi, yeniden makinede işlenmesi ve tekrarlanan ısıl işlem ve bitirme işlemleri nedeniyle genellikle haftalar veya aylarca gecikir. Bu, müşterinin ürün lansman programını ciddi şekilde etkiler, kalıp üreticisini ağır gecikme cezalarına maruz bırakır ve güvenilir bir tedarikçi olarak itibarına zarar verir.

Ekonomik Etki: Üstel Maliyet Artışı

Finansal etki, bir parçayı yeniden yapmanın çok ötesine geçiyor. Şunları içerir: Arızalı parçaya halihazırda yatırım yapılmış olan tüm üretimin batık maliyeti; İkinci imalat için malzeme ve işçilik maliyeti; Programı iyileştirmek için fazla mesai ve hızlandırma ücretleri; Potansiyel müşteri tazminat talepleri. Toplam maliyet genellikle orijinal parçanın değerinin birkaç katıdır ve projenin karlılığını ciddi şekilde azaltır.

Sistemik Yansıma: İşbirlikçi Tasarım Kusurlarının Açığa Çıkması

Cracking, temel olarak kalıp tasarımından proses planlamasına ve ısıl işlem uygulamasına kadar olan zincir boyunca işbirliğindeki bir başarısızlığı ortaya çıkarır. Örneğin, keskin köşeler veya ani kesit değişiklikleri veya belirtilen şekilde yeterli fileto ve stok bırakmayan kaba işleme gibi tasarım özellikleri, ısıl işlem sırasında gerilim yoğunlaşma noktaları oluşturur. Bu durum kalıp imalatçılarını ısıl işlemlenebilirliği ön tasarım incelemesinin temel unsuru olarak ele almaya zorlayarak tasarım, işleme ve ısıl işlem süreçleri arasında entegre işbirliğini teşvik eder.

Parçaların ısıl işlemle çatlaması, kalıp imalatında kaçınılması gereken en kritik kusurlardan biridir. Bir projeyi birden fazla cephede etkiler: teknik, teslimat, ekonomik ve itibar. Başarılı kalıp üreticileri, arıza sonrası çözümlere başvurmak yerine, parça tasarımını optimize ederek (gerilim yoğunlaşmasını önleyerek), ön işlem işleme süreçlerini sıkı bir şekilde kontrol ederek ve ısıl işlem tedarikçileriyle teknik işbirliği yaparak sistematik önleme mekanizmaları oluşturmalıdır.

Isıl İşlem Çatlamalarını Önleme İşlemi

Şu anda parçalarda ısıl işlemden sonra çatlama yaşanıyor ve bu da kalıp teslimat programlarını ve üretim maliyetlerini ciddi şekilde etkiliyor. Bunun başlıca nedeni, ısıl işlem prosesinin yeterince anlaşılmaması ve bu tür anormalliklere yol açmasıdır. Isıl işlem sonrası çatlama oluşmamasını sağlamak için kritik prosesler için önceden önleyici tedbirlerin uygulanması gerekir.

Çatlamanın nedeni, malzemenin ısınma ve soğuma aşamaları sırasında moleküler düzeyde ayrılma ve kırılmaya yol açan iç gerilimin yoğunlaşması veya aşırı sıcaklık farklılıklarıdır.

Çatlamanın temel nedenini ele almak için süreç, kaba işleme sonrasında parçaların keskin kenarlar, ince kesitler, dar açılar veya önemli kalınlık değişiklikleri göstermemesini sağlamalıdır. Gerektiğinde, mukavemeti arttırmak için prosese önceden takviye kaburgaları dahil edilmelidir.

Parçaların Önleyici Isıl İşlemine İlişkin Resimli Kılavuz

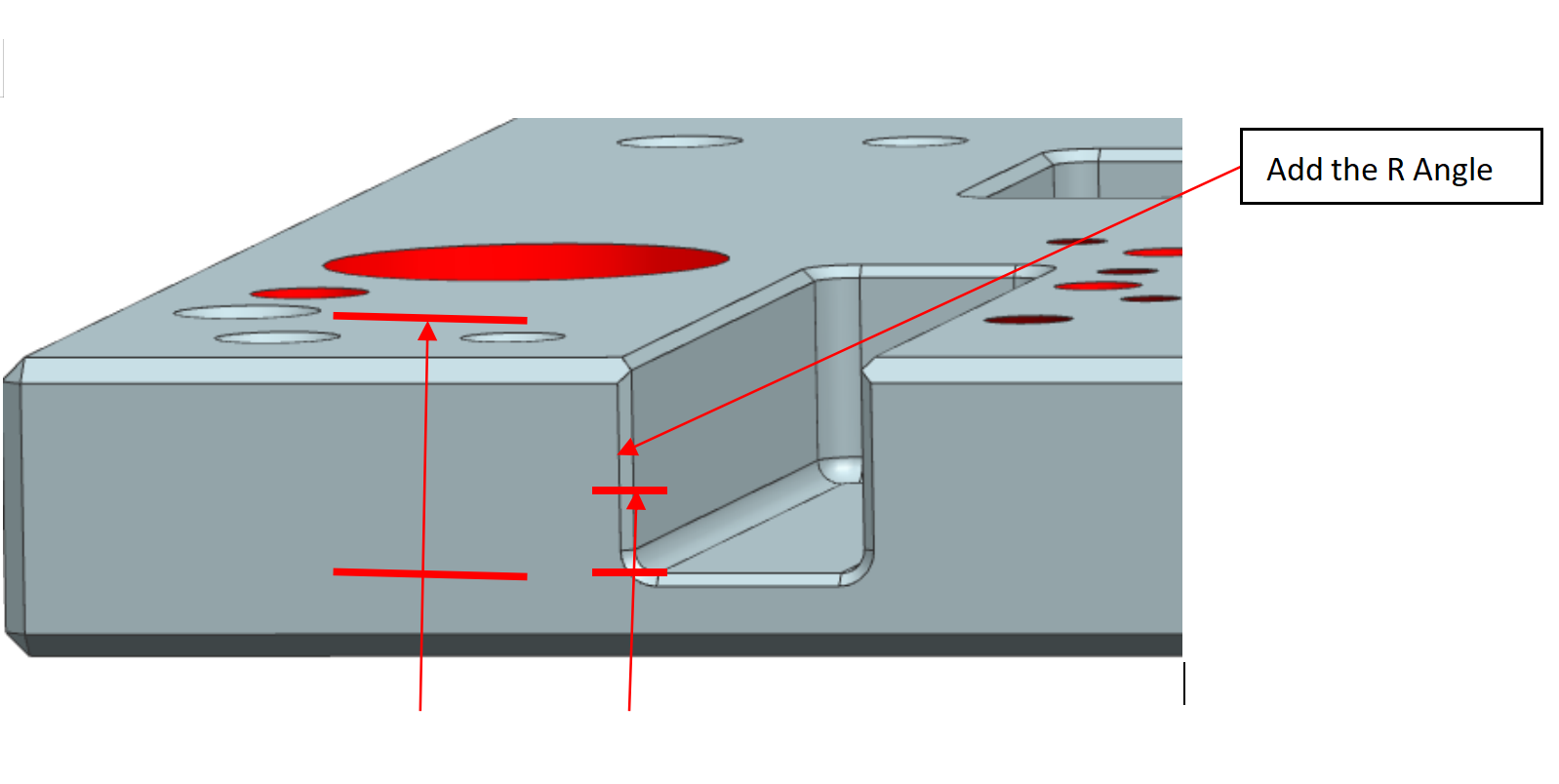

1. Kaba işleme sırasında yarıçapı R3'ten büyük olan takımları seçin ve keskin köşelerin oluşmasını önlemek için kökteki radyus yarıçapını koruyun.

2. Tasarım çizimindeki kalınlık değişimi iki kattan fazla olduğunda, eşit olmayan ısı dağılımını önlemek için kaba işleme sırasında ilave stok bırakın. Daha kalın alanlar ısıyı yavaşça dağıtırken, daha ince alanlar ısıyı hızlı bir şekilde dağıtır ve bu da önemli sıcaklık farklılıklarına ve çekme çatlamasına yol açar.

3. Delik tipi unsurlar ile kenar arasındaki mesafenin delik çapının en az iki katı olduğundan emin olun.
