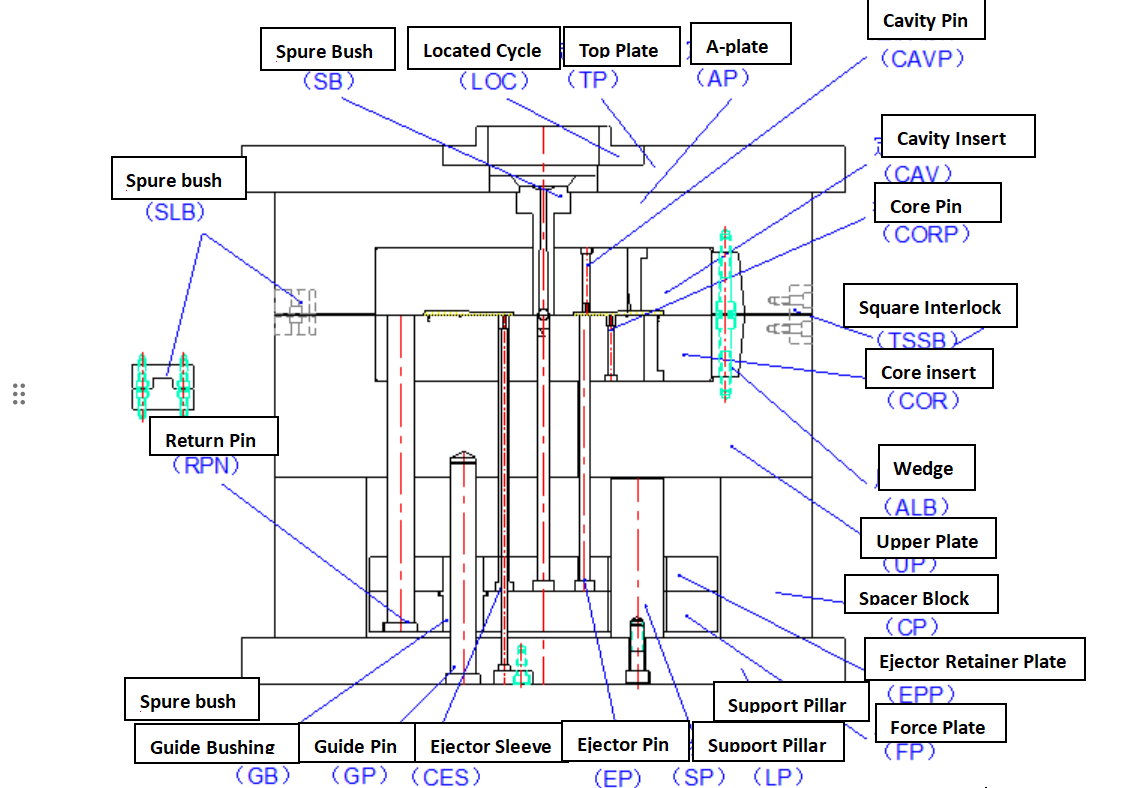

Enjeksiyon Kalıbının Yapısı

Enjeksiyon kalıbının temel yapısı iki ana parçadan oluşur: sabit kalıp yarısı ve hareketli kalıp yarısı. Sabit yarım, enjeksiyonlu kalıplama makinesinin sabit plakasına monte edilirken, hareketli yarım, hareketli plakaya monte edilir.

Enjeksiyonlu kalıplama işlemi sırasında, hidrolik olarak tahrik edilen ve kılavuz pimleri tarafından yönlendirilen hareketli kalıp yarısı, sabit yarım ile birlikte kapanır. Erimiş plastik daha sonra makine nozulundan kalıbın yolluk sistemi yoluyla boşluğa enjekte edilir. Plastik soğuyup katılaştıktan sonra kalıp açılır, yani sabit ve hareketli yarımlar ayrılır. Tipik olarak kalıplanmış parça hareketli yarıda kalır ve çıkarma mekanizması onu kalıbın dışına iter.

1. Kalıplama Bileşenleri

Kalıplama bileşenleri, boşluğu oluşturan sabit ve hareketli kalıp yarımlarındaki parçaları ifade eder. Tipik olarak bir zımba, oyuk kalıbı, kesici uçlar ve diğer elemanlardan oluşurlar. Kalıp kapatıldığında erimiş plastikle doldurulacak boşluğu oluştururlar ve kalıplanan parçanın şeklini ve boyutlarını belirlerler.

2. Yolluk Sistemi

Yolluk sistemi, erimiş plastiğin enjeksiyon kalıplama makinesi ağzından kalıp boşluğuna aktığı kanaldır. Ana taşıyıcı, alt taşıyıcılar, kapı ve soğuk sümüklüböcek kuyusundan oluşur.

3. Kılavuz Mekanizmaları

Kılavuz mekanizmaları iki kategoriye ayrılır: hareketli ve sabit kalıp yarımları arasındaki kılavuz yapı ve çıkarma mekanizması. İlki, plastik parçanın şeklinin ve boyutlarının hassasiyetini garanti etmek için, kelepçeleme sırasında hareketli ve sabit kalıp yarımlarının doğru şekilde hizalanmasını sağlar. İkincisi, fırlatma sırasında ejektör plakasının eğilmesini önlemek için tasarlanmıştır.

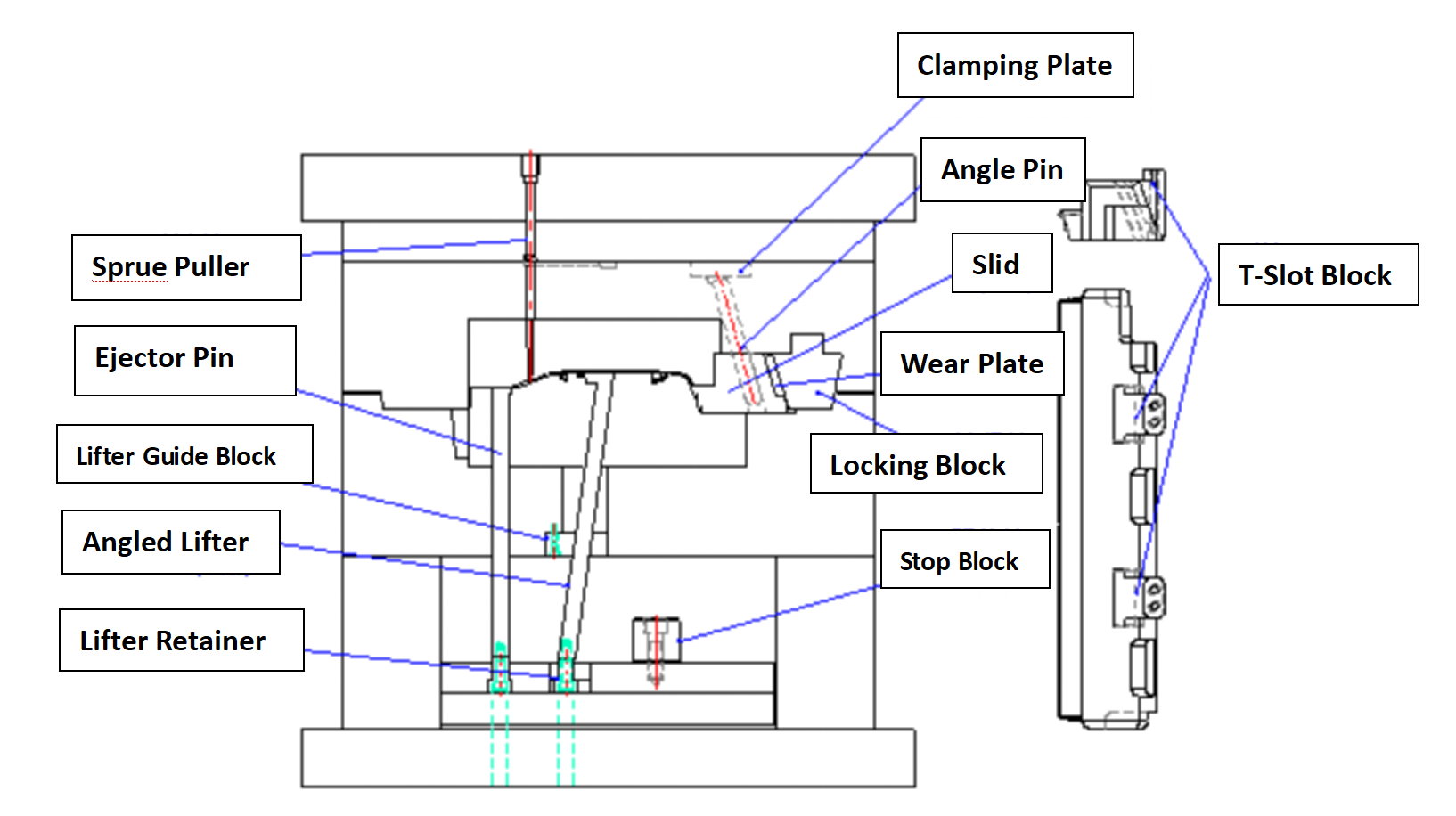

4. Fırlatma Mekanizması

Kalıptan çıkarma mekanizması olarak da bilinen çıkarma mekanizması, kalıbın açılması sırasında plastik parçanın kalıptan dışarı atılmasını sağlayan cihazdır. Pim çıkarma, plaka çıkarma ve manşon çıkarma mekanizmaları dahil olmak üzere yaygın türleri olan birçok yapısal formda gelir.

5. Yan Ayırma ve Çekirdek Çekme Mekanizması

Plastik bir parçanın yanal delikleri, alttan kesikleri veya çıkıntıları varsa, kalıplama için yanal göbekler veya ekler gerekir. Kalıbın açılması sırasında plastik parçayı çıkarmadan önce, bu yanal çekirdekler veya ara parçalar, kalıptan düzgün bir şekilde ayrılmayı sağlamak için geri çekilmeli veya plastik parçadan çekilmelidir.

6. Isıtma veya Soğutma Sistemi

Enjeksiyon kalıplama işleminin sıcaklık gereksinimlerini karşılamak için kalıp sıcaklığının kontrol edilmesi gerekir. Bu nedenle kalıplar genellikle bir soğutma sistemiyle donatılır ve kalıbın içine veya çevresine ısıtma elemanları yerleştirilir. Soğutma sistemi tipik olarak kalıbın içine açılan soğutma kanallarından oluşur.

7. Havalandırma Sistemi

Enjeksiyon kalıplama işlemi sırasında, havayı kalıp boşluğundan dışarı atmak için genellikle bir havalandırma sisteminin sağlanması gerekir. Bu genellikle ayırma yüzeyinde kasıtlı olarak birkaç oluk oluşturularak veya havalandırma için ejektör pimleri veya göbekleri ile kalıp plakaları arasındaki açıklıktan yararlanılarak elde edilir. Küçük plastik parçalar için, havalandırılacak hava hacmi minimum düzeyde olduğundan, havalandırma, ilave havalandırma deliklerine gerek kalmadan doğrudan ayırma yüzeyinden gerçekleştirilebilir.
