Aile Kalıp Tasarımı

■ Genel Bakış

Birden fazla boşluğa sahip kalıplar için, koşucunun ve geçit sisteminin tasarımı çok önemlidir. Önemli bir parametre, malzemenin boşlukları aynı anda doldurabilmesini sağlayan ve çapak ve kalıp yapışması gibi enjeksiyon kalıplama sorunlarını önleyen dolum dengesidir. Bu nedenle, doldurma dengesi ürün kalitesiyle yakından bağlantılıdır.

Şirketimiz Greedaikinmold tarafından geliştirilen 128-boşluk kalıbı için, doldurma dengesi yenilikçi koşucu sistem yapısı ile elde edilir.

■ Anahtar Tasarım Noktası

1. Hot Runner Manifold Katmanlı Tasarım

2. Manifold'un koşucusu, kademeli ve azalan dengeli bir tasarımı benimser

Çok boşluklu kalıp tasarımı için, koşucunun dengesi ürün kalitesini belirleyen kritik bir faktördür. Tasarım işlemi sırasında çeşitli çözümler analiz edilir ve simüle edilir ve karşılaştırma yoluyla katmanlı bir sıcak koşucu sistemi benimsenir. Hot Runner dahili olarak aşamalı olarak azalan bir koşucu tasarım konsepti kullanır.

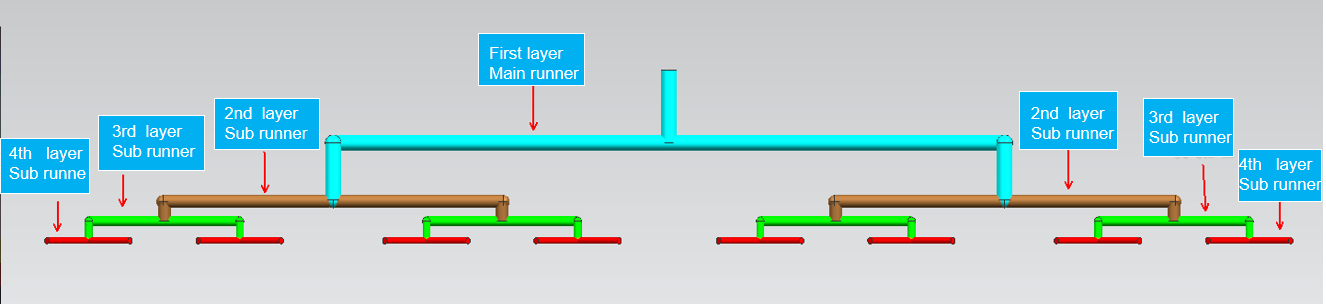

Ana geçit şeması aşağıdaki gibidir:

1. Kalıp manifoldu iki katmana ayrılmıştır - ilk tabaka ana enjeksiyon nozulundan dört ana koşucu sistemi grubuna ayrılır;

2. İkinci katman, her biri ana memeden bir şube koşucusu tarafından bağımsız olarak beslenen dört manifold sisteminden oluşur. Manifold içindeki koşucular üç katmana ayrılır ve nihayet ürünü doldurmadan önce alt koşuculardan sıcak ucuna girer. Burada, her koşucu, 128 boşluğun tümü için eşzamanlı dolum sağlamak için dengelidir ve aynı anda enjeksiyonu tamamlar. Bu, ürün kalitesini garanti eder, verimi önemli ölçüde artırır ve ürün yeterlilik oranlarını büyük ölçüde artırır.
