Kalıp tabanı durdurma bloklarının temel tasarımı

Görüntüleme sayısı:0     Yazar:Bu siteyi düzenle     Gönderildi: 2025-10-07      Kaynak:Bu site

Sor

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

■ Kalıp Tasarımı


800 mm'yi (dahil) aşan kalıp tabanının uzunluğu veya genişliğine sahip kalıplar, en az dört sınır bloğu ile tasarlanmalıdır. Diğer durumlarda, sınır bloklarının sayısı, ejektör pim deliklerinin sayısına göre ayarlanabilir, ancak ejektör pim deliklerinin sayısından daha az olmamalıdır.

Simetrik düzenlemeyi sağlayın.

Genel olarak, sınır blokları, ejektör pim deliklerinin doğrudan veya yakınında veya yakınında konumlandırılmalıdır.



■ Tasarım Yöntemi



Sınır blokları doğrudan 3D kalıp yapısına tasarlanmalı ve ejektör plakası üzerinde eşit olarak monte edilmelidir (aşağıdaki şekilde gösterildiği gibi). Doğrudan kalıp tabanı üreticisi tarafından işleneceklerdir.


Durdurma Bloğu

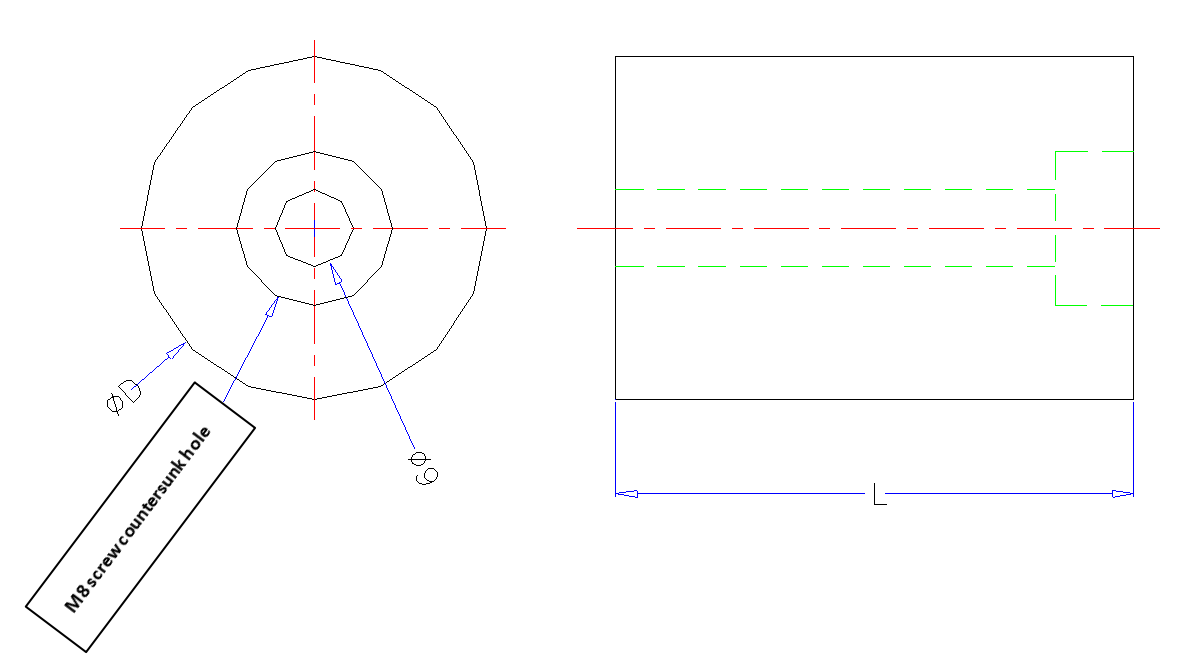

■ Tıpanın boyutu



Dış çap

Vida kullanın

Uzun

Fark etme

φ30

M8

Gerçek duruma göre

Kalıp plaka genişliği < 400 mm

φ50

M8

Gerçek duruma göre

Kalıp plaka genişliği ≥400 mm




vida deliği



Yerleşimlerini belirlerken, ejektör pimleri, ejektör kolları, açı kaldırıcılar, destek sütunları, yaylı çubuklar veya ejektör plakası kılavuz sütunlarına parazit olmamasını sağlamak için esnek ayarlamalar yapılmalıdır.
