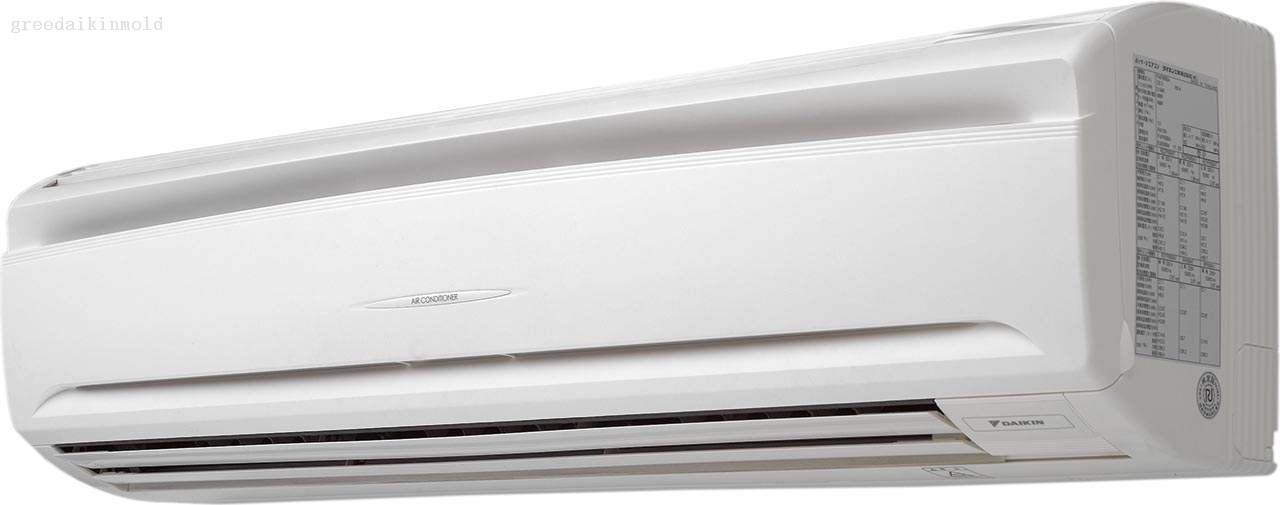

Klima ön paneli hem estetik bir cephe hem de işlevsel bir merkez görevi görüyor. Temel rolleri şunlardır:
Estetik ve İnteraktif Arayüz: Ürünün görsel kimliğini tanımlar, markanın tasarım dilini somutlaştırır ve ekranlar ve dokunmatik kontroller gibi kullanıcı etkileşimi unsurlarını bütünleştirir.
Yapısal ve Güvenlik Taşıyıcısı: Elektrik güvenliğini ve uygun hava akışı rehberliğini sağlarken dahili bileşenler (örn. filtreler, kanatlar) için destekleyici çerçeve ve koruma sağlar.
Kalite Algısının Anahtarı: Yerleştirme ve bitirme hassasiyeti ve yüzey dokusu (parlak/dokulu), kullanıcının genel ürün kalitesine ilişkin anında algısını doğrudan şekillendirir.
Hassas kalıplar ön panel kalitesini kesin olarak etkiler:
Doğruluk Güvencesi: Yüksek hassasiyetli kalıplar boyutsal kararlılığı ve kusursuz montajı garanti ederek görünür boşlukları ve yanlış hizalamayı önler; bu, bölünmüş tip ve yerleşik veri merkezi AC üniteleri için kritik öneme sahiptir.
Yüzey Kalitesi: Kalıbın cila derecesi ve doku teknolojisi doğrudan panel yüzeyine kopyalanarak ayna parlaklığından karmaşık taneli dokulara kadar çeşitli efektlerin hassas bir şekilde gerçekleştirilmesine olanak tanırken kaynak çizgileri ve çökme izleri gibi kusurları temel olarak ortadan kaldırır.
Verimlilik ve Maliyet: Optimize edilmiş kalıp tasarımı (örneğin, sıcak yolluk sistemleri, verimli soğutma) enjeksiyon verimliliğini önemli ölçüde artırır, son işlemleri azaltır (örneğin, kusurları gizlemek için boyama) ve daha uzun kalıp ömrü sayesinde birim maliyeti düşürür.

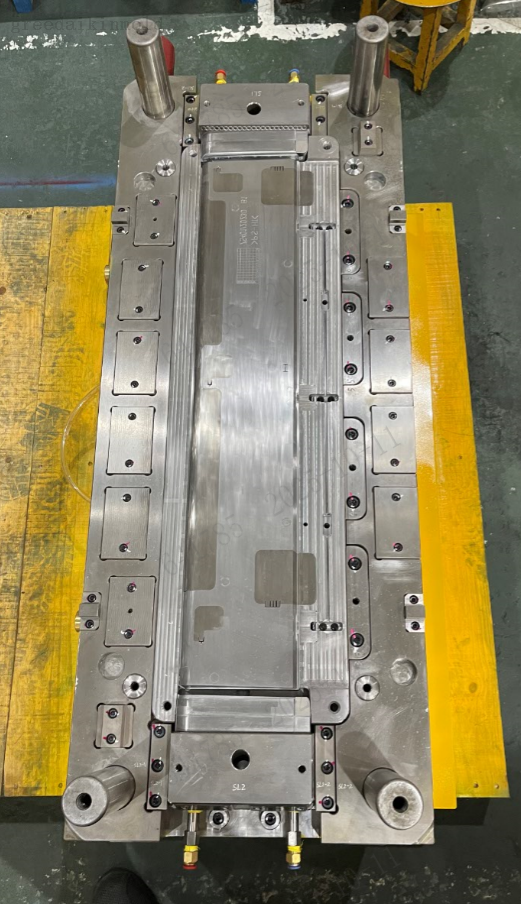

Hareketli Yarım
Sabit Yarı
Detaylı bilgiler aşağıdaki gibidir:
| Alet malzemesi | 01S50C，NAK80，S2738HH |
| Standart Parça | YUMRUK, MİSUMİ |
| Kalıp tabanı | GDM Özelleştirmesi |
| Boşluk Sayısı | 1x1 |
| Enjeksiyon Makinesi Tonajı | 650 ton |
| Kalıp ömrü | 300.000 |
 | 1. Klima Paneli Kalıplama için Kapı Konumunun ve Boyutunun Seçimi Klima paneli enjeksiyonlu kalıplama için kapı konumu ve boyutunun seçimi kritik öneme sahiptir. CAE analizi sayesinde en uygun kapı konumu ve boyutları belirlenir. Bu, kaynak çizgileri, akış işaretleri, çökme işaretleri ve kısa atımlar gibi potansiyel kalıplama kusurlarını proaktif olarak en aza indirir. Aynı zamanda uygun bir enjeksiyonlu kalıplama makinesinin seçimini kolaylaştırarak enjeksiyon basıncının optimize edilmesine yardımcı olur. Bu yaklaşım üründe parlamayı önler, aşırı basınçtan kaynaklanan küf hasarlarını önler ve kalıbın ömrünü uzatır. |
| 2. Klima Paneli Kalıplamada Çarpıklık Sorunlarında Ustalık CAE simülasyon analizi, ürün çarpıklığının eğilimini ve büyüklüğünü tahmin etmek için kullanılır. Kalıp çeliği üzerinde malzeme rezerve edilerek (işleme payı bırakılarak), nihai ürün uzunluğunun spesifikasyonları karşılaması garanti edilir. Bu, boyutsal deformasyondan kaynaklanan montaj sorunlarını önler. |
| 3. Kanıtlanmış Kalıp Yapı Tasarımı Klima panellerine yönelik kalıp tasarımı, katı tasarım standartlarına bağlı kalarak olgun ve kanıtlanmış bir yapıyı takip eder. Bu, kalıp ömrünün ve güvenilirliğinin daha da artırılmasının yanı sıra kalıbın düzgün bir şekilde açılmasını ve kapanmasını ve çıkarılmasını sağlar. |
| 4. Proje Teslim Süresi Ön DFM (Üretilebilirlik için Tasarım) ve CAE (Bilgisayar Destekli Mühendislik) simülasyon analizlerinin kullanılması, enjeksiyon kalıplama sürecinin sanal simülasyonunu mümkün kılar. Potansiyel üretim sorunları önceden belirlenip ele alınarak müşterinin proje teslim süresi ve geliştirme döngüsü önemli ölçüde kısaltılır. |
