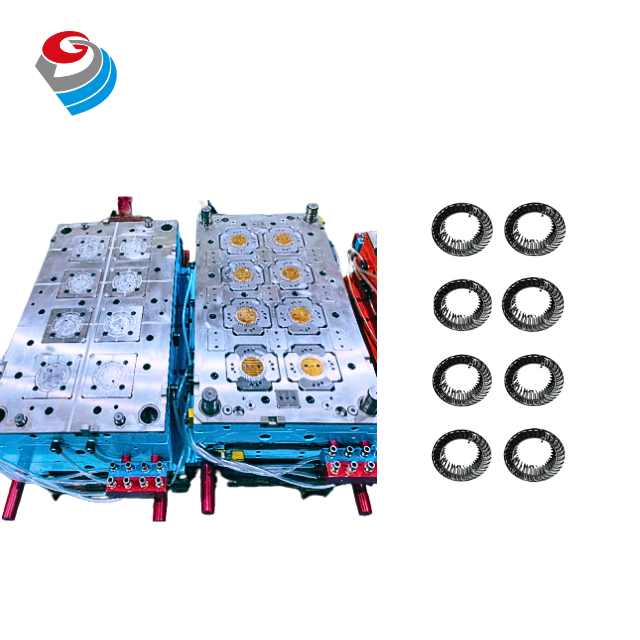

Çapraz akışlı fan bıçakları kalıp
Tasarım, AC sisteminin ısı dağılma verimliliğini, gürültü seviyelerini ve enerji tüketimini doğrudan etkiler, böylece katı dinamik denge standartları gerektirir.
Enjeksiyon kalıbının ayrıntılı bilgileri aşağıdaki gibidir:
Kalıp malzemesi | S50C, XPM, 718H, vb. |
Standart parçalar | Yumruk, misumi, vb. |
Kalıp tabanı | Kendi emeğiyle |
Boşluk numarası | 1x8 |
Enjeksiyon makinesi tonajı | 350T |
Kalıp ömrü | 300.000 atış |

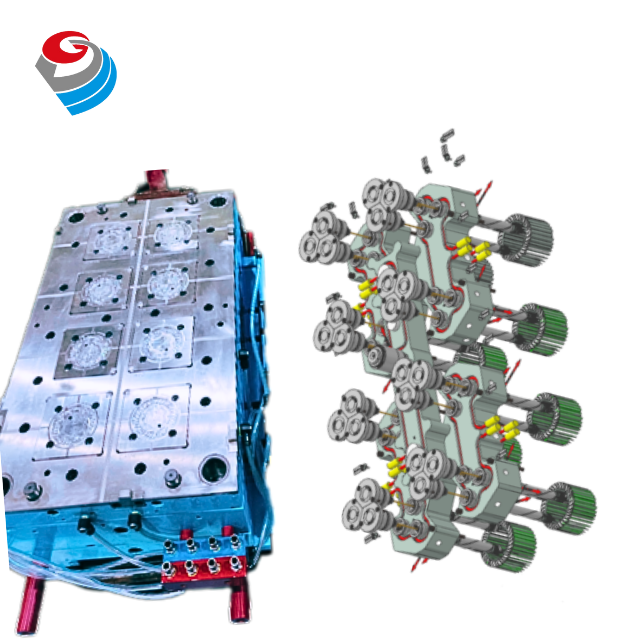

![]() | 1. Pürüzsüz dört taraflı açılı kaldırıcı ejeksiyonu ile kalıplama kalıplama Greedaikinmold, gerçek kalıplama koşullarını simüle etmek için kalıp eşleşmesi için kalıp sıcaklık kontrolörleri kullanır, bu da ejeksiyon sıkışmalarını ve çoklu boşluklu kalıplarda çoklu açılı kaldırıcıların neden olduğu yanma risklerini etkili bir şekilde önler. |
![]() | 2. Optimize edilmiş kapı ve koşucu tasarımı CAE basınç analizine dayalı CAE odaklı basınç değerlendirmesi yoluyla, aşırı kalıplama basıncından kaynaklanan kalıp hasarını önlemek için optimal kapı ve koşucu boyutlarını belirleriz. |
![]() | 3. hassas sıcak koşucu düzeni ve sıcaklık kontrolü ile elde edilen dengeli dolgu Stratejik Hot Runner sistem düzenlememiz ve doğru sıcaklık düzenlememiz, çoklu boşluklu kalıplama uygulamalarında bile mükemmel doldurma dengesi sağlar. |
![]() | Ürün yüzeyi malzeme eksikliği ve çapak yoktur ve dolgu dengelidir |
![]() | Çok delikli çapraz akışlı fan bıçağının eğimli üstü, sıkışmadan sorunsuz bir şekilde çıkarılabilir |
![]() | Kısa döngü |
![]() | Müşterilerin İhtiyaçlarını karşılamak |

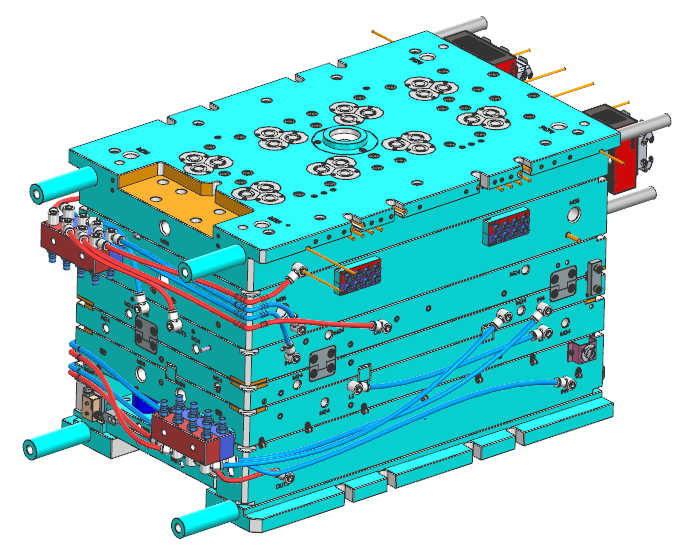

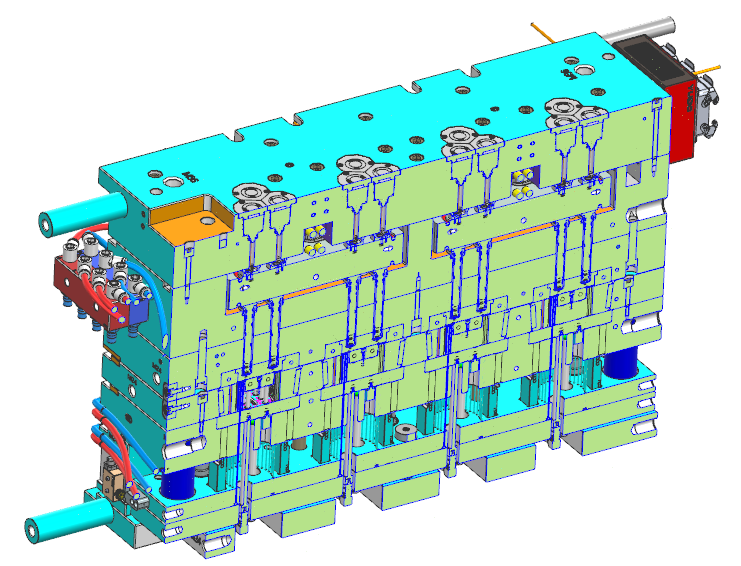

Desgin
ÖRNEK
Gree ve Daikin-Fortune Global 500 şirketi-Greedaikinmold tarafından kurulan ortak girişim kalıbı üreticisi olarak, çapraz akış fan bıçağı kalıp üretiminde kapsamlı uzmanlığa sahiptir. Bu teknik engellerin üstesinden gelmek için olgun, istikrarlı teknolojiler ve üretim süreçleri geliştirdik.
